對于從事高速電子設計的工程師來說，信號完整性（SI）是繞不開的話題。高速信號是指信號上升沿時間小于傳輸線傳播時間4倍的信號，其電磁特性使得傳統低速PCB布線策略不再適用。
作為專業高速PCB設計公司，深圳宏力捷電子結合工程實戰經驗，為您整理高速PCB布線的關鍵規則與設計要點，幫助減少EMI問題、提升信號質量與產品可靠性。

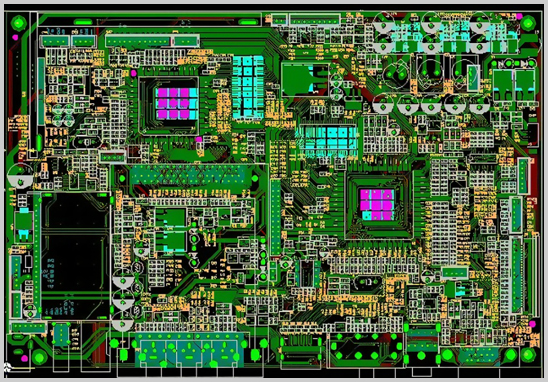

高速PCB信號走線9大核心規則
01 屏蔽規則
高速時鐘線、敏感時序線需地線屏蔽。
建議：每1000mil加一含地通孔，構建良好參考回路，抑制EMI耦合。
> 未屏蔽或局部屏蔽可能產生電磁泄漏與串?dāng)_。
02 閉環規則
避免高速線形成閉環路徑，否則會產生“環形天線”，放大EMI輻射。
原則：高速線不可圍繞形成閉環
03 開環規則
與閉環相反，高速走線斷開形成開口，也會產生“線形天線”。
避免信號回流路徑中斷
04 特性阻抗連續規則
高速線過孔/跨層必須保持阻抗連續，否則會造成反射與輻射增加。
- 同層線寬一致
- 層間盲埋孔/微盲孔結構合理設計
- BGA封裝過孔補償
05 層間布線方向
相鄰布線層方向應垂直，避免平行引入串?dāng)_。
推薦：橫平豎直交替；
不推薦：平行走線相鄰層。
06 拓?fù)浣Y(jié)構規則
多負載高速網絡推薦星型拓?fù)涠蔷栈ㄦ?，避免反射與時序偏差。
- DDR、PCIe、SerDes等常用T-branch / Fly-by結構
07 諧振規則
布線長度避免為波長1/4倍數，防止諧振輻射。
08 去耦/旁路電容布局
高速系統必須提供最短回流路徑。
原則：靠近電源引腳，環路面積最小
09 退耦電容放置規則
電容離供電引腳越近越好，優先考慮：
- 小封裝
- 短回流路徑
- 多級容值搭配（0.1uF + 1uF + 10uF）
|
項目 |
建議 |
|
差分線 |
同長、等距、阻抗控制、走線對稱 |
|
時鐘線 |
短、直、屏蔽、遠離干擾源 |
|
參考地 |
大面積地層、連續參考面 |
|
過孔 |
盡量少跳層，差分對同步過孔 |
|
BGA布線 |
微盲孔、HDI結構推薦 |
為什么選擇深圳宏力捷電子進行高速PCB設計？
- 20+年高速PCB設計經驗
- 支持多層、高速BGA、盲埋孔HDI
- 原理圖→布局走線→仿真→BOM→打樣→PCBA量產
- SI、PI、EMC設計能力成熟
客戶只需提供原理圖，其余交給我們。
高速PCB設計不是“堆料”，而是系統設計能力與工程經驗的集合。
遵循上述規則，可顯著提升信號完整性、EMC能力和產品穩定性。
如需專業高速PCB設計咨詢、代工服務，歡迎聯系深圳宏力捷電子。
