由于PCB市場競爭激烈，PCB原材料也在不斷上漲，因此越來越多的PCB廠商為了增加競爭力，經常使用低價來壟斷市場。但是低價的背后是降低材料成本和生產成本，這會使得PCB出現容易開裂、容易劃傷、精度不合格等問題，嚴重影響產品的可焊性和可靠性。
接下來深圳PCB廠家教大家如何判斷PCB板的好壞，這樣大家就不會只關注PCB的價格，而不關注PCB的質量了。

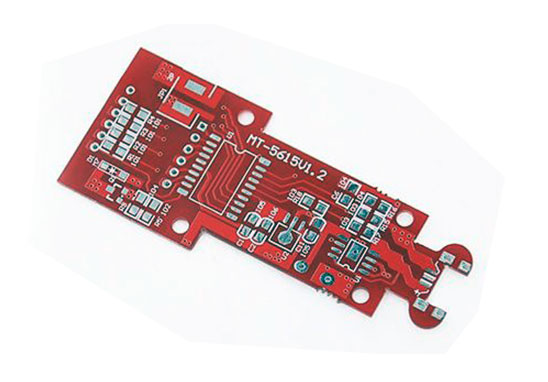

1. 通過外觀區分電路板的質量
首先要區分用于PCB板的材料，然后看PCB板的油墨變色、銅沉積、表面處理、聞氣味。
PCB板的材料通常如下：
普通的HB板22F是最便宜的，并且容易變形和折斷，只能用作單面板。PCB表面顏色為深黃色，具有刺激性氣味，粗糙的銅和較薄的顏色。
單面94V0和CEM-1板，成本高于紙板，但比半玻璃纖維板便宜。PCB表面為淺黃色，主要用于要求防火等級的工業板和配電盤。
FR4玻璃纖維板，成本高且強度高?；旧洗蠖鄶?shù)雙面和多層板都使用這種材料，銅可以非常精確，相對而言，PCB板也較重。
表面處理包括OSP、沉金、熱風平整和其他工藝。PAD表面一定不能被污染。 否則會影響可焊性。
此外，還應考慮尺寸和厚度的標準，焊縫的外觀。 因?yàn)檫@可能會影響焊接質量。
2. 從PCB板本身來判斷其質量規格要求
? 滿足電氣連接要求。
? 線路的寬度，粗細和距離應符合要求，避免高溫，折斷或短路。

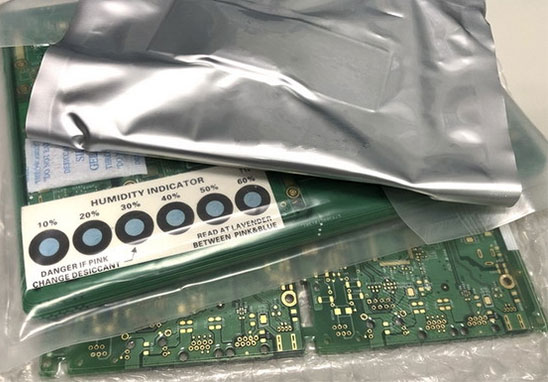

? 銅表面應不易氧化，否則會影響SMT速度，氧化后不能長期使用。
? 沒有其他電磁輻射。
? 形狀不變形，且電路板的孔位置和參考線的變形誤差應在允許范圍內。
? 還應考慮高溫，高濕和耐特殊環境。
? 表面的機械性能應符合安裝要求。
深圳宏力捷PCB生產能力
? 能量產2層至14層，14-22層可打樣生產。
? 最小線寬/間距：3mil/3mil BGA間距:0.20MM。
? 成品最小孔徑：0.1mm 尺寸:610mmX1200mm。
? 油墨：日本Tamura、Taiyo、富多肯。
? FR4：生益、建滔、海港、宏仁 、國紀、合正、南亞、(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材）。
? 高頻板：Rogers(羅杰斯)、Taconic、ARLLON。
? 表面工藝：噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫（銀）、抗氧化（OSP）藍膠、碳油。
